首頁 > 產(chǎn)品知識
活性炭是怎么生產(chǎn)出來的？
- 字號 + -

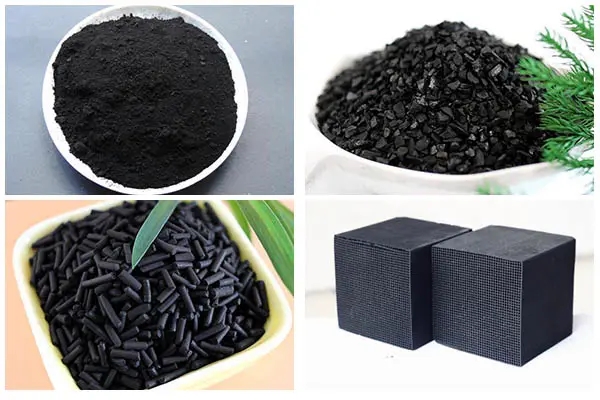

活性炭具有價格低、高強(qiáng)度等顯著特征但雜質(zhì)高難做成高性能活性炭，其外觀普遍為黑色圓柱狀活性炭，不定形煤質(zhì)顆粒活性炭，又稱破碎炭。圓柱形活性炭又稱柱狀活性炭濾料，一般由粉狀原料和粘結(jié)劑經(jīng)混捏、擠壓成型再經(jīng)炭化、活化等工序制成。也可以用粉狀活性炭加粘結(jié)劑擠壓成型。
活性炭孔徑一般分為三類：大孔1000-1000000A，過渡孔20-1000A，微孔20A根據(jù)以上特性可以看出，針對不同的吸附對象，需選用相應(yīng)的活性炭，以做到最好的性價比，因此，一般在液相吸附中，應(yīng)選用較多過渡孔徑及平均孔徑較大的活性炭。活性炭是一種廣泛應(yīng)用于工業(yè)處理廢水、廢氣的吸附劑，它的生產(chǎn)原料也是多種多樣，可是你們知道活性炭是怎么生產(chǎn)的嗎，活性炭一般可以分為物理水蒸氣法和化學(xué)法，今天著重說一下物理水蒸氣法的制造過程。
化學(xué)活化法就是通過將各種含碳原料與化學(xué)藥品均勻地混合后，一定溫度下，經(jīng)歷炭化、活化、回收化學(xué)藥品、漂洗、烘干等過程制備活性炭。磷酸、氯化鋅、氫氧化鉀、氫氧化鈉、硫酸、碳酸鉀、多聚磷酸和磷酸酯等都可作為活化試劑，盡管發(fā)生的化學(xué)反應(yīng)不同，有些對原料有侵蝕、水解或脫水作用，有些起氧化作用，但這些化學(xué)藥品都可對原料的活化有一定的促進(jìn)作用，其中最常用的活化劑為磷酸、氯化鋅和氫氧化鉀。
化學(xué)活化法的活化原理還不十分清楚，一般認(rèn)為化學(xué)活化劑具有侵蝕溶解纖維素的作用，并且能夠使原料中的碳?xì)浠衔锼械臍浜脱醴纸饷撾x，以 H2O、CH4等小分子形式逸出，從而產(chǎn)生大量孔隙。此外，化學(xué)活化劑能夠抑制焦油副產(chǎn)物的形成，避免焦油堵塞熱解過程中生成的細(xì)孔，從而可以提高活性炭的收率。 我國木質(zhì)磷酸法粉狀活性炭已經(jīng)實(shí)現(xiàn)了規(guī)模化、自動化和清潔化生產(chǎn)，整體技術(shù)達(dá)到國際領(lǐng)先水平。
2、物理活化法
物理法通常又稱氣體活化法，是將已炭化處理的原料在800 ～1000℃的高溫下與水蒸氣，煙道氣（水蒸氣、CO2、N2等的混合氣）、CO或空氣等活化氣體接觸，從而進(jìn)行活化反應(yīng)的過程。物理活化法的基本工藝過程主要包括炭化、活化、除雜、破碎（球磨）、精制等工藝，制備過程清潔，液相污染少。
在制備過程中，具有氧化性的高溫活化氣體無序碳原子及雜原子首先發(fā)生反應(yīng)，使原來封閉的孔打開，進(jìn)而基本微晶表面暴露，然后活化氣體與基本微晶表面上的碳原子繼續(xù)發(fā)生氧化反應(yīng)，使孔隙不斷擴(kuò)大。一些不穩(wěn)定的炭因氣化生成CO、CO2、H2和其他碳化合物氣體，而產(chǎn)生新的孔隙，同時焦油和未炭化物等也被除去，最終得到活性炭產(chǎn)品。活性炭發(fā)達(dá)的比表面積則源自中孔、大孔孔容的增加，形成的大孔、中孔和微孔的相互連接貫通。由于物理法工藝流程相對簡單，產(chǎn)生的廢氣以CO2和水蒸氣為主，對環(huán)境污染較小，而且最終得到的活性炭產(chǎn)品比表面積高、孔隙結(jié)構(gòu)發(fā)達(dá)、應(yīng)用范圍廣，因此世界范圍內(nèi)的活性炭生產(chǎn)廠家中70%以上都采用物理法生產(chǎn)活性炭。炭活化過程中產(chǎn)生大量的余熱，可滿足原料烘干、余熱鍋爐制高溫蒸汽、產(chǎn)品的洗滌烘干等所需熱能。
